RED Digital Cinema ha lanzado su nuevo modelo de cámara DSMC3, la RED Komodo-X. Supone la siguiente evolución de Komodo. Incorpora una tecnología de sensor totalmente nueva que multiplica la frecuencia de imagen y el rendimiento del rango dinámico dentro de una nueva plataforma avanzada. Cuenta con el mismo sensor 6K S35: detalles y colores mejorados en las sombras, combinados con el doble de frecuencias de cuadro a 6K 80p, 4K 120p y 2K a 240p; lo que convierte la cámara en una herramienta mucho más potente para los DOPS y operadores de cámara.
A lo largo de este artículo vas a aprender a vestir de forma completa tu nueva cámara. Incluye accesorios, monitores, monturas, baterías, portafiltros, objetivos y jaulas con los que puedes tener tu RED Komodo-X lista para rodar.
Al final del post encontrarás un vídeo sobre el funcionamiento de la cámara RED y los principales accesorios, de forma resumida, compatibles con la KOMODO-X.
LA CÁMARA: RED KOMODO-X
Contenidos
La cámara RED KOMODO-X incorpora el mismo sensor Global Shutter 6K S35 que la cámara inicial, pero se beneficia de un rediseño completo con mejoras clave. Entre ellas, la mejora de los detalles y el color con poca luz, combinada con la velocidad de fotogramas, alcanzando 6K a 80 fps, 4K a120 fps y 2K a 240 fps.
Pero eso no es todo. La KOMODO-X también incorpora una serie de funciones de la gama DSMC3, manteniendo su formato ultracompacto, como por ejemplo, mejoras para los flujos de trabajo profesionales, incorporando un micro V-Lock para la fijación directa de baterías profesionales micro V-Lock. También es compatible con el módulo RED PRO I/O para proporcionar alimentación auxiliar y compatibilidad con baterías V-Lock y Gold Mount Full Sized.
También incorpora 12G SDI, DC-IN de tamaño completo, un puerto USB-C y un conector de audio con alimentación phantom bloqueable. KOMODO-X es compatible con el adaptador DSMC3 RED de 5 pines a 3,5 mm simple para admitir los micrófonos KOMODO existentes, o el adaptador DSMC3 RED de 5 pines a XLR doble para micrófonos XLR.
Como sucede con todas las cámaras de RED, existen diferentes packs:
- Sólo el cuerpo de la cámara Komodo-X
- RED KOMODO-X Starter Pack
- RED KOMODO-X Production Pack
MÓDULO
El módulo RED Pro V-Lock I/O ofrece una variedad de conexiones de input/output, además de un soporte V-Lock para alimentar su KOMODO-X con baterías de mayor capacidad.
Se monta directamente en la placa Micro V-Lock trasera del KOMODO-X y en el puerto EXT de 9 pines, y ofrece las siguientes conexiones:
- Entrada de alimentación DC (DC-IN)
- Genlock (BNC)
- CTRL (4-Pin)
- Código de tiempo (5 patillas)
- 1x puerto Fischer R/S de 3 patillas y 24 voltios (regulado) (3 A máx.)
- 2 puertos AUX de 2 -pin y 12 voltios (no regulados) (3 A máx. combinados)
ASAS
- Wing grip: asa mecanizada ergonómica con puntos de montaje 1/4-20. Es ideal para configuraciones de cámaras ligeras ya que ofrece ofrece comodidad y utilidad.
- Outrigger Handle: ofrece una rotación giratoria completa de 360 grados y ajuste para una máxima flexibilidad. Cuenta con un botón integrado de grabación start/stop.
- Top handle: combinación de comodidad y utilidad para transportar. Cuenta con incrustaciones ergonómicas de madera de Bocote con control de disparo de la cámara.

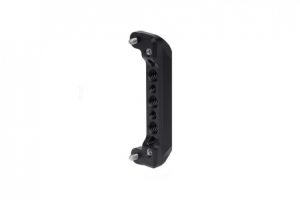

- RED KOMODO Side NATO Bracket: Safety NATO Arm (RED® KOMODO™) es un brazo de montaje lateral estándar para la cámara RED KOMODO-X y KOMODO con matrices de 1/4″-20 y 3/8″-16 puntos de montaje.
TARJETAS Y LECTOR
Las tarjetas de memoria compatibles con la cámara KOMODO-X son las mismas que para la RED V-Raptor, las RED PRO CFExpress. Actualmente existen varios tipos, dependiendo de la capacidad:
- RED® PRO CFexpress 660GB
- RED® PRO CFexpress 1TB
- RED® PRO CFexpress 1.3TB
- RED® PRO CFexpress 2TB
- RED® PRO CFexpress 4TB
Todas las tarjetas comparten la tasa máxima de datos que alcanza los 800MB/s y temperaturas de funcionamiento y almacenaje, -10℃ a 70℃ (14°F a 158°F) y -20℃ a 85℃ (-4°F a 185°F).
El lector de tarjetas RED® PRO CFexpress se conecta a la cámara mediante USB 3.2 Gen 2×2 para una rápida ingesta de CFexpress (20 Gb/s).
MONTURAS Y ADAPTADORES DE MONTURA
RED
Integra el mismo control ND electrónico preciso que se utiliza en la cámara V-RAPTOR XL.
El pack incluye dos filtros: un filtro transparente para cuando no se necesita ND y un Filtro ND Electrónico con un rango de 2-7 stops.
Cuenta con un control preciso de 1/4, 1/3 o full stop que permite elegir la exposición exacta sin comprometer la apertura prevista.
El ND se puede controlar a través de los botones integrados en el filtro ND electrónico, la pantalla LCD DSMC3 RED Touch de 7,0″, RED Control, RED Control Pro, la interfaz web o cualquier otro control remoto compatible con RCP2, lo que permite un fácil acceso a la exposición independientemente de cómo esté configurada la cámara.
Opción sin filtros ND. Fabricado con un núcleo de titanio, el adaptador RF a PL es resistente a los cambios de temperatura ambiente y proporciona un enfoque posterior preciso y constante
CANON
Este adaptador de Canon permite acoplar objetivos EF a la cámara (montura RF). Viene con un filtro de densidad neutra variable: el efecto ND se puede ajustar desde el equivalente a ND 2,5 hasta ND 500, lo que reduce la cantidad de luz que entra en la cámara.
Acompáñalo del filtro Canon DROP-IN. Utilízalo cuando no necesites ningún tipo de efecto ni filtrar la luz, ya que el vidrio transparente ayuda a proteger el interior del cuerpo de la cámara.
ALIMENTACIÓN: BATERÍAS Y CARGADORES
RED
La batería REDVOLT NANO-V es una solución de alimentación pequeña y ligera para la KOMODO-X, con un peso de sólo 288 g, ideal para gimbals, drones y otras configuraciones en las que el factor y el peso son importantes.
Con una capacidad de 49Wh y una salida máxima de 6A, la batería puede alimentar la Komodo-X y el DSMC3 RED Touch 7.0″ LCD.
El cargador Dual V-Lock ofrece una carga doble y simultánea a una velocidad de 3A.
SWIT
Las baterías PB-M98S y PB-M146S tiene un voltaje nominal de 14,4 V, y una capacidad de 98 Wh y 146 Wh, respectivamente. Ambas cuentan con un indicador LED de alimentación, salida de CC y entrada de carga D-tap integradas y salida de alimentación USB-A de 5 V/2 A, además de una carga constante es de 150 W, 12 A.
El cargador portátil S-3822S presenta una corriente de carga de 3A por canal. Puede cargar 2 baterías V-mount simultáneamente. La salida de carga es DC 16.8V, 3A×2.
WOODEN CAMERA

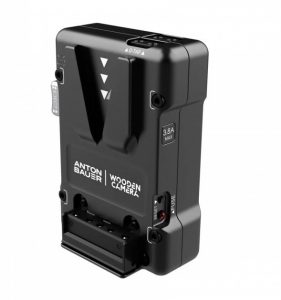

Wooden Camera Micro Battery Plate Adapter V-Mount to V-Mount (RED® V-Raptor™)
El adaptador de Micro Battery Plate V-Mount a V-Mount (RED® V-Raptor™) permite a los usuarios acoplar baterías V-Mount a las cámaras RED V-RAPTOR.
Está hecho de aluminio anodizado que garantiza tanto la durabilidad como el montaje seguro de la batería.
Esta placa de alimentación cuenta con 2x D-Taps para la alimentación de accesorios en el voltaje de la batería (11-17V) – con el apoyo de un reajustable 3.8A digital E-Fuse.
MONITORES
El monitor una resolución de 1920 x 1200, un brillo máximo de 1300 nits y una alta densidad de píxeles (322 ppp). No sólo proporciona una experiencia óptima a la hora de ver el metraje, sino que también cuenta con una cobertura del 100% de la gama de colores DCI-P31 para una gran precisión del color.
Acompáñalo del DSMC3™ RED® Touch 7.0″ LCD Hood para bloquear los rayos del sol y facilitar así la visualización de la pantalla LCD en condiciones de mucha luz.
Admite hasta UHD 4K30 de entrada/salida HDMI, así como hasta 1080p60 a través de la entrada/salida SDI y un brillo de 1000 nits.
El software de control RED se carga en el monitor y permite controlar las funciones de la cámara RED a través del protocolo RCP2, como el run/stop, los controles de color y exposición, la temperatura de color, el formato de vídeo…
Evita los destellos y mejora la visibilidad con el sunhood de SmallHD.
ADAPTADORES DE AUDIO
El adaptador DSMC3 RED ® de 5 pines a XLR doble es una solución compacta para convertir el puerto ODU de 5 pines en puertos XLR dobles de 3 pines. Y adaptador DSMC3 RED 5-Pin a Single 3.5mm, cable de 28,9 cm diseñado para convertir el puerto ODU de 5-pin en una única entrada TRS de 3,5 mm que permite conectar dispositivos de audio de 3,5 mm.
OBJETIVOS
DZOFILM
Objetivos de focal fija FF que van desde el 16mm en T2.8 hasta el 125mm en T2.1pasando por el 90mm macro y T2.8. Excelente opción para trabajos con dispositivos de mano, gimbals y drones debido a su poco peso.
Todos los objetivos VESPID de DZOFILM vienen con montura PL de serie y con una montura EF adicional.
LAOWA

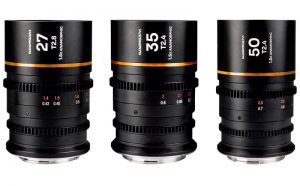

El kit de objetivos Laowa Nanomorph S35 consta de de tres objetivos en distancias de 27, 35 y 50 mm con una relación de compresión anamórfica de 1,5x. Está disponible con flares destellos de color ámbar, azul y las principales monturas: PL, RF y EF.
WOODEN CAMERA

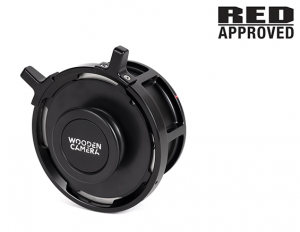

Canon RF to PL Mount Pro (RED® V-Raptor™, Komodo™)
a Montura Canon RF a PL PRO (RED® KOMODO™) adapta las lentes con montura PL a la Monturas RF de Canon, incluyendo la que incluye la RED KOMODO. El enfoque de la brida se ajusta antes del envío para que coincida con la cámara, pero se incluyen calzos (shims) si se desea un ajuste mayor.
Las pestañas del collar PL permiten un bloqueo y desbloqueo fáciles y el conector 1/4-20 en la base de la montura permite añadir un soporte para el objetivo , como el de la «placa base de 15 mm de LW (RED KOMODO)». Se incluye la tapa frontal.
MATTEBOX Y FILTROS

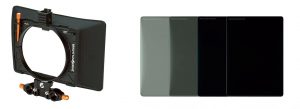

El Misfit Atom Matte box y el clamp de barra LWS de 15 mm de Bright Tangerine es un matte box ligero y resistente para objetivos con un diámetro exterior de hasta 114 mm. Admite hasta dos filtros de 4×4 o 4×5,65″ sin necesidad de utilizar bandejas de filtros.
El soporte A.R.F (antirreflejos) inclina los filtros para ayudar a minimizar los reflejos y proporciona un amplio campo de visión.
Completa tu mattebox con el set de filtros Marumi de densidad neutra 4×5.65″. Están fabricados en Japón y van desde el 0.3 al 2.4 (en intervalos de 0.3). Cristal B270i de certificación alemana.
La mejor tecnología en revestimiento, de larga duración, y anti rayado. Fidelidad de color. Cerca del Infrared eliminando la contaminación del rojo.
Revestimiento:
- Antiestático
- Repelente al agua y al aceite (cremas, huellas, sudor…)
- Antireflejos
- Antiscratches
VARILLAS, PLACAS Y ABRAZADERAS
Wooden Camera 19 mm Rod – 12 » ( 30.48 cm )
El Wooden Camera 19 mm Rod – 12″ (30.48 cm) es una varilla de 19 mm que brinda soporte y estabilidad a tus equipos de cine y videografía. Con una longitud de 12 pulgadas (30.48 cm), es compatible con sistemas de rieles estándar de 19 mm. Fabricada con materiales duraderos, ofrece resistencia para sostener accesorios como follow focus, matte boxes y soportes de lentes.

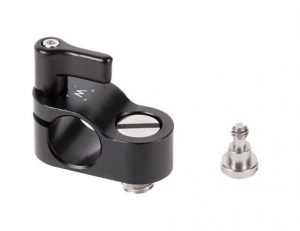

ARRI Accessory Mount to 15mm Rod Clamp
Se trata de una abrazadera de varilla única de 15 mm que se acopla a una ubicación de montaje de 1/4-20 o 3/8-16 y utiliza el montaje de accesorios ARRI para que no se tuerza ni gire. Este artículo es ideal para motores de lentes de montaje superior o lateral con una varilla de 15 mm.
Universal 15mm Rod Clamp 3/8 -16
La Universal 15mm Rod Clamp es una abrazadera de varilla única que fija una varilla de 15 mm a cualquier punto de montaje de 1/4″-20 o 3/8″-16.
Quick Release Bridgeplate (19mm)
La QR Bridge plate de liberación rápida (19mm) es una placa puente estándar ARRI con aberturas de varilla de 19mm. El nuevo diseño permite que la placa puente se baje y se bloquee en cualquier lugar a lo largo de una cola de milano estándar del ARRI.
Desbloquee la palanca a medio camino para deslizarse por la cola de milano o pulse el botón de liberación para permitir que la palanca se mueva más y libere la cámara verticalmente.
BASES
LW 15mm Baseplate (RED KOMODO)
Este baseplate es una solución versátil e innovadora para tu cámara. Con barras de 15mm LWS a la distancia estándar de la industria, esta placa base te ofrece múltiples opciones de montaje para accesorios gracias a las rosetas ARRI estándar M6 y los agujeros para tornillos de 1/4-20.
Lo más destacado de esta placa base es su cola de milano superior ARCA-SWISS estándar y un sistema de poste de soporte de lente vertical. Esto brinda una mayor estabilidad con los diferentes adaptadores para objetivos, como el adaptador

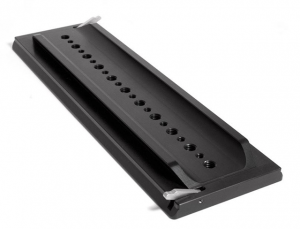

2060/255/120EX Dovetail Plate 12″ ( 30,48 cm )
Esta base con placa de 12 pulgadas (30,48 cm) “ARRI standard» encaja con los cierres de seguridad de cada extremo.
Se fija de forma nativa en:
- O’Connor 2060
- O’Connor 2575
- O’Connor 120EX
- Sachtler Cine 30
También se fija a cualquier cabeza de trípode mediante tornillos.

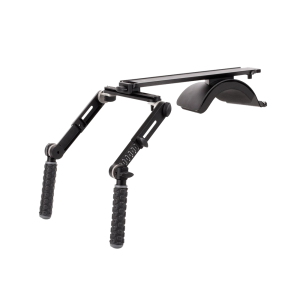

Shoulder Rig v3 (Pro)Rubber
Estativo de hombro de liberación rápida basado en la cola de milano y rosetas estándar de la ARRI. Permite ajustar la barra transversal a la izquierda y a la derecha en el riel estándar de la OTAN desbloqueando el tornillo central y deslizándolo. Agujeros roscados en la barra transversal para fijar monitores, abrazaderas de varilla, placas de queso, soportes de batería y más. Funciona muy bien con nuestro soporte de monitor con brazo de bloqueo NATO para mover rápidamente un monitor de la cámara a la posición de montaje en el hombro. Se incluyen dos opciones de hombreras para acomodar diferentes tamaños de hombro. Disponible en goma negra o cuero marrón.
Evita que tu cámara RED pueda sufrir daños en la placa debido a una acumulación de tensión gracias al Isolator.
El Isolator es un accesorio que permite proteger los equipos contra los daños causados por la electricidad estática y la acumulación de tensión continua. Está construido en una carcasa cilíndrica de plástico (para el aislamiento), equipada con un conector BNC Female en cada extremo.
No distorsiona la señal SDI de calidad de emisión 12G/4K UHD procedente de las cámaras hacia monitores On Board o de Rodaje. Puede utilizarse con todos los estándares SDI inferiores, incluidos 6G, 3G, HD y SD SDI.
